Agar Aplikasi Dapodik Dapat Diakses Oleh Beberapa Komputer Dengan Menggunakan Kabel LAN/UTP
Pemasangan Kabel LAN
Dalam pemasangan kabel LAN ini, ada beberapa komponen atau bagian yang perlu anda perhatikan, dan itu anda bisa simak pada gambar berikut
Ada dua jenis pemasangan kabel LAN/UTP, yaitu :
1. Kabel LAN dengan Tipe Straight
2. Kabel LAN dengan Tipe Cross Over
Pada kabel LAN di tipe Straight, ujung kabel 1 dipasangkan ke PC/Laptop dan ujung kabel 2 dipasangkan ke HUB/Switch. Sementara pada kabel LAN di tipe Cross, ujung kabel 1 dipasangkan ke PC/Laptop 1 kemudian ujung kabel 2 dipasangkan ke PC/Laptop 2.
Cara pemasangan kabel ke Konektor rumusnya adalah sebagai berikut :
1. Pemasangan kabel LAN ke Konektor untuk tipe Straight, susunan warnanya sama antara ujung kabel yang satu dengan ujung kabel lainnya, bisa perhatikan gambar. Susunan warnanya adalah sebagai berikut
PIN |
Ujung
1 |
Ujung
2 |
1
2
3
4
5
6
7
8 |
1. Putih
Orange
2. Orange
3. Putih hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih cokelat
8. Cokelat |
1.
Putih Orange
2. Orange
3. Putih hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih cokelat
8. Cokelat |
2. Pemasangan kabel LAN ke Konektor untuk tipe Cross, susunan warna untuk ujung kabel 1 dan ujung kabel 2 berbeda, dan berikut susunan warnanya
PIN |
Ujung
1 |
Ujung
2 |
1
2
3
4
5
6
7
8 |
1. Putih
Orange
2. Orange
3. Putih hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih cokelat
8. Cokelat |
3.
Putih Hijau
6. Hijau
1. Putih Orange
4. Biru
5. Putih Biru
2. Orange
7. Putih Cokelat
8. Cokelat |
Untuk menghubungkan beberapa PC/Laptop terserah anda, mau pilih LAN Cross ataukah LAN Straight.
Setting Internet Protocol (IP) Address
Pengaturan Internet Protocol, anda dapat mengaturnya :
1. Komputer 1 dengan IP Address 192.168.1.101 (Server Aplikasi Dapodik)
2. Komputer 1 dengan IP Address 192.168.1.102
3. Komputer 1 dengan IP Address 192.168.1.103
4. Komputer 1 dengan IP Address 192.168.1.104
5. Komputer 1 dengan IP Address 192.168.1.105
6. Dan seterusnya
Kemudian anda juga bisa tentukan di komputer mana aplikasi dapodik tersebut akan diinstall, misalnya kita akan menggunakan komputer 1 sebagai server di mana aplikasi dapodik tersebut diinstal.
Adapun cara penyettingan IP Address adalah sebagai berikut:
1. Silahkan buka Control Panel, dan klik Network and Internet.
2. Klik Network and Sharing Center.

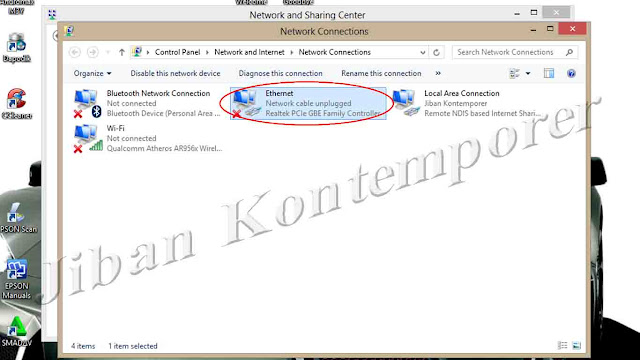

3. Klik Change adapter settings.
4. Klik doble Ethernet.
5. Pilih Internet Protocol Version 4 (TCP/IPv4), kemudian klik Properties.
6. Setelah muncul kotak dialog Internet Protocol Version 4 (TCP/IPv4), di sini anda bisa menetapkan IP Address dengan memilih Use the following IP Address dan memasukkan alamat di baris IP Address. Anda juga bisa menentukan Default gateway dan juga DNS nya. Kemudian klik OK.
Hal yang sama, anda bisa melakukannya pada komputer 2, komputer 3, dan seterusnya. Default gateway dan juga DNSnya harus disetting berbeda antara komputer yang satu dengan yang lainnya. Namun, tujuan kali ini hanyalah supaya bisa mengakses komputer server, dan IP Address untuk komputer server sudah ditentukan, yakni 192.168.1.101.
Cara Mengakses Komputer Server
Semua PC/Laptop pastikan sudah terhubung dengan kabel LAN. Jika prosesnya benar dan sudah tidak ada yang terabaikan, maka selanjutnya semua komputer yang tersambung ke komputer server dapat mengakses komputer server dengan IP Address yang sudah disetting tadi, yakni http://localhost:5774 menjadi http://192.168.1.101:5774.
